ZDDG20 分體式單(dan)吊點液壓20英(ying)尺(chi)定(ding)尺(chi)集(ji)裝箱旋轉吊具
主要特點
本系列(lie)吊具分(fen)為單(dan)吊點20英尺(chi)定尺(chi)自動(dong)集(ji)裝箱吊具與旋(xuan)(xuan)轉吊鉤兩部分(fen)，除(chu)具備常規(gui)集(ji)裝箱吊具的(de)全部功(gong)能外，還增加了旋(xuan)(xuan)轉和平移(yi)調心功(gong)能。旋(xuan)(xuan)轉機構(gou)采用回轉支承結構(gou)，旋(xuan)(xuan)轉動(dong)作由(you)液壓(ya)馬達驅動(dong)，旋(xuan)(xuan)轉速度為3r/min。平移(yi)動(dong)作由(you)液壓(ya)油缸驅動(dong)，平移(yi)調心范圍(wei) ±800mm，平移(yi)時間約40s。

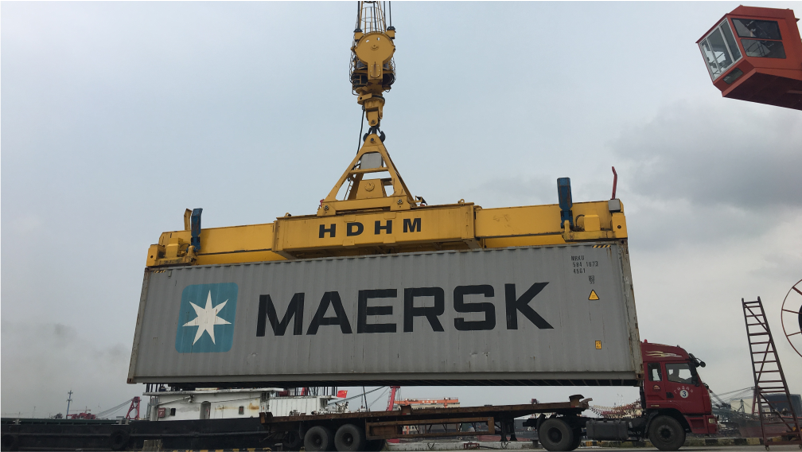

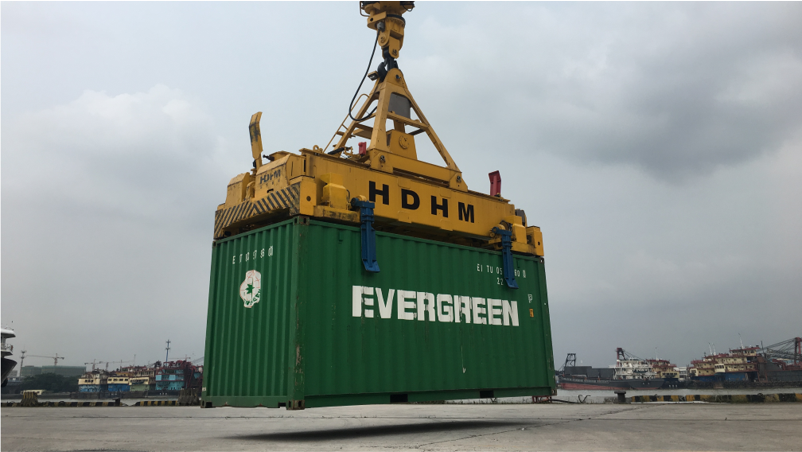

應用場景
性能參數
| 項目 | 參數 | 單位 |
| 額定起重量 | 41 | t |
| 適用范圍 | 20英尺 | 集裝箱 |
| 允許載荷偏心 | 長度方向：600，寬度方向260 | mm |
| 吊具自重 | 7 | t |
| 連接形式 | 與吊鉤通過銷軸連接 | \ |
| 平移范圍 | ±800 | mm |
| 導板動作時間 | 5~7 | s |
| 開閉鎖時間 | <1 | s |
| 動力電源電壓 | 380 | V |
| 控制電源電壓 | 220 | V |
| 電源頻率 | 50 | Hz |
| 總功率 | 11 | Kw |
